實驗室建筑平面設計原則

①同類實驗室組合在一起。

②工程管網較多的實驗室組合在一起。

③有隔振要求的實驗室組合在一起，一般宜設于底層。

④有潔凈要求的實驗室組合在一起。

⑤有防輻射要求的實驗室組合在一起。

⑥有毒性物質產生的實驗室組合在一起。

遵循上述設計原則，有利于環境衛生，防止不同性質的實驗室相互干擾，有利于不同的分析檢測工程順利進行，并節約投資。

實驗室建筑平面類型

通常分為三種建筑面類型：單走廊平面、雙走廊平面、單元組合平面。

1、單走廊平面

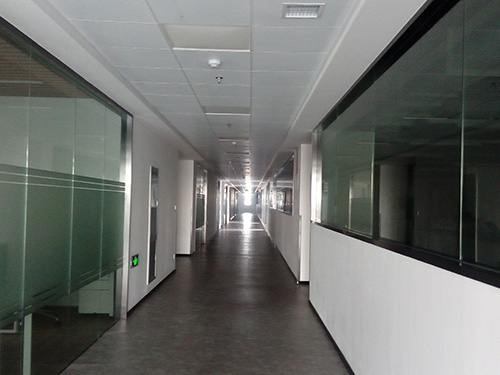

單走廊平面為實驗建筑中最常見的平面形式，一般為中間走廊，兩側布置實驗室、研究室，也有為單側走廊、偏心走廊等。該形式體型簡潔，便于施工，造價較低，易于布置管道，特別適宜于利用自然通風、采光的普通實驗室。但走道過長時，交通噪聲會有一定的影響。因外墻較多，故不宜于作空調、潔凈要求較高的實驗室。

2、雙走廊平面

雙走廊平面是在單走廊平面基礎上，加大進深，兩側布置實驗室、研究室，中間布置特殊實驗室。其特點有利于空調面積較多的實驗建筑，可以節約能源，室內溫度波動小。同時由于建筑物加大了進深，可以節約用地，建筑物內管網也易于集中，各實驗室間交通相對縮短。它的特殊形式是環形走廊，適宜于潔凈要求高的高純實驗室，同時也有利于事故發生時人員疏散。

3、單元組合平面

單元組合平面是為適應實驗室擴展需要，有利于提高實驗建筑靈活性所采取的另一種布置形式，它有利于實驗室及其管網的相對集中。實驗樓擴建時，可以根據實際需要增加若干單元，既可以單向擴建，也可多向擴建，而不影響建筑的完整體形。

實驗室與研究室平面布局

1、實驗室與研究室的平面布局原則

①實驗室與研究室之間聯系要方便。

②盡量避免實驗時產生的有害氣體、實驗儀器設備產生的噪聲等對研究室的影響。

③布局時應綜合考慮功能、經濟等方面的因素。

2、實驗室與研究室的平面布局形式

實驗室（簡寫L）與研究室（簡寫S）的平面布局一般有三種形式：內容型、毗連型和分離型。

(1)內含型

實驗室與研究室在一個房間內，即在實驗室里設置辦公桌面積或研究室。這種形式實驗室與研究室聯系方便，實驗室進深較大，節約用地，管道布置較為經濟，但實驗室對研究室有一定的影響。

(2)毗連型

毗連型平面布局有多種形式。研究室與實驗室一廊之隔，或一一對應，或研究室沿大空間實驗室之一側布置，也有兩側布置。

(3)分離型

研究室與實驗室分開布置，管道布置經濟合理，實驗室對研究室影響較小，但有些布局形式，實驗室與研究室分得較遠，聯系不夠方便。

有的實驗室要求溫度較嚴，則采用研究室環繞實驗室布置的方案，例如高純分析室，其優點為：①有利于實驗室的空調系統的位置；②有利于防塵、防護和屏蔽的設計；③有利于研究室在外圍得到自然采光等。
